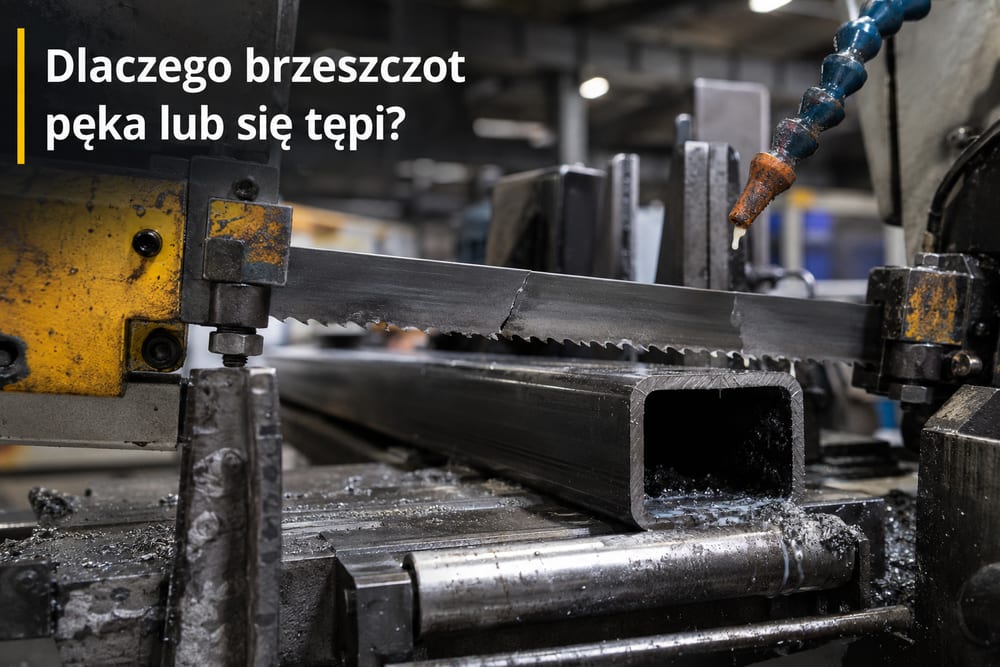

Dlaczego brzeszczot w przecinarce pęka lub szybko się tępi?

Pękający brzeszczot rzadko jest po prostu „słaby”. Najczęściej to skutek kilku nakładających się błędów: zbyt dużego posuwu, źle dobranej podziałki zębów, niewłaściwego napięcia taśmy albo prowadnic ustawionych tak, że brzeszczot pracuje skręcony. Szybkie tępienie ma podobne źródła, choć częściej odpowiadają za nie zbyt wysoka prędkość cięcia, brak docierania nowej taśmy i niedostateczne chłodzenie.

W praktyce wymiana brzeszczotu bez znalezienia przyczyny daje tylko chwilowy spokój. Nowa taśma może pęknąć po kilku godzinach, a źle eksploatowana piła bimetalowa zacznie wyraźnie tracić ostrość już po kilkunastu cięciach materiału, który przy prawidłowych parametrach powinna obrabiać wielokrotnie dłużej.

Nieprawidłowe parametry cięcia niszczą zęby szybciej niż twardy materiał

Najczęstszy błąd polega na ustawieniu parametrów „na wyczucie”. Operator zwiększa docisk, bo przecinarka tnie wolno, albo podnosi prędkość taśmy, żeby skrócić cykl. Efekt bywa odwrotny: zęby przegrzewają się, wykruszają lub wygładzają, a maszyna zaczyna ciąć jeszcze wolniej.

Trzeba rozdzielić dwa parametry:

• prędkość taśmy, podawaną zwykle w metrach na minutę,
• posuw, czyli szybkość zagłębiania brzeszczotu w materiał.

Dla zwykłych stali konstrukcyjnych prędkość cięcia piłą taśmową często mieści się w granicach 50–90 m/min. Przy stali nierdzewnej, stopowej lub materiałach trudnoobrabialnych zwykle schodzi się do około 20–50 m/min. Konkretna wartość zależy jednak od gatunku materiału, średnicy lub przekroju detalu, rodzaju brzeszczotu i zaleceń producenta taśmy.

Za wysoka prędkość prowadzi do przegrzania krawędzi tnącej. Objawy są dość charakterystyczne:

• końcówki zębów robią się błyszczące i zaokrąglone,
• na taśmie pojawiają się niebieskie lub brunatne przebarwienia,
• materiał zaczyna piszczeć podczas cięcia,
• wiór jest drobny, pylisty albo przypomina przypalone igły,
• przecinarka tnie coraz wolniej mimo zwiększania nacisku.

Zbyt duży posuw daje inny obraz. Zęby nie zdążą utworzyć i odprowadzić wióra, dlatego zaczynają się wykruszać. W skrajnym przypadku kilka zębów zostaje wyrwanych jeden po drugim, a pozostałe przejmują ich obciążenie. Od tego momentu degradacja postępuje lawinowo.

Wiór jest dobrym wskaźnikiem ustawienia maszyny. Przy prawidłowym cięciu stali powinien być wyraźny, lekko skręcony i mieć jednolity kolor. Bardzo cienki, pylący wiór oznacza zazwyczaj zbyt mały posuw albo stępione zęby. Gruby, poszarpany lub siny wskazuje na przeciążenie albo przegrzanie.

Osobnym problemem jest brak docierania nowego brzeszczotu. Fabrycznie nowe zęby mają ostre, podatne na wykruszenie krawędzie. Przez pierwsze 15–30 minut pracy należy zmniejszyć posuw mniej więcej do 50–70% normalnej wartości, pozostawiając właściwą prędkość taśmy. Dopiero później można stopniowo zwiększać obciążenie. Pominięcie docierania często skraca żywotność taśmy, mimo że pierwsze cięcia wyglądają poprawnie.

Zła podziałka zębów i niestabilny materiał prowadzą do pęknięć

Brzeszczot musi być dobrany nie tylko do rodzaju stali, ale przede wszystkim do kształtu i wymiaru przekroju. Kluczowym parametrem jest liczba zębów na cal, oznaczana jako TPI.

Podczas cięcia w materiale powinny jednocześnie pracować co najmniej 3 zęby, a najczęściej najlepsze rezultaty daje zakres około 6–12 zębów. Jeżeli w materiale znajduje się tylko jeden lub dwa zęby, każdy z nich dostaje gwałtowne obciążenie i może zostać wyrwany. Gdy jednocześnie pracuje ich zbyt wiele, przestrzenie między zębami zapychają się wiórami, taśma grzeje się, a przecinarka wymaga coraz większego nacisku.

Przy cienkościennych profilach stosuje się zwykle drobniejszą podziałkę. Do pełnych wałków i grubych bloków potrzebne są zęby rzadsze, zdolne pomieścić większą ilość wióra. W praktyce dobrze sprawdzają się brzeszczoty o podziałce zmiennej, na przykład 6/10 TPI, 5/8 TPI albo 4/6 TPI, ponieważ ograniczają drgania i lepiej radzą sobie z przekrojem zmieniającym się w trakcie cięcia.

Szczególnie trudne jest cięcie pakietów profili i rur. Jeżeli elementy nie są mocno zaciśnięte, zaczynają się przesuwać. Wystarczy niewielki obrót rury, żeby ząb uderzył w krawędź pod niekorzystnym kątem. Skutek to wyszczerbienie uzębienia, zerwanie spoiny albo pęknięcie taśmy.

Przed uruchomieniem przecinarki trzeba sprawdzić:

• czy imadło dociska materiał na całej długości szczęk,
• czy cienkie profile nie mogą się obrócić ani unieść,
• czy pakiet jest spięty również po stronie odbiorczej,
• czy cięty detal nie opada pod własnym ciężarem pod koniec cyklu,
• czy materiał nie ma twardej zgorzeliny, spoiny albo utwardzonej powierzchni dokładnie w miejscu wejścia zębów.

Nie wolno ignorować problemu opadającego odcinka. Ciężki detal potrafi zakleszczyć brzeszczot w końcowej fazie cięcia. Wtedy taśma jest jednocześnie ciągnięta, zginana i skręcana. Pęknięcie często pojawia się dopiero później, więc operator nie łączy go z wcześniejszym zakleszczeniem.

Błędem jest także kontynuowanie pracy po wyrwaniu kilku zębów. Uszkodzona taśma może jeszcze ciąć, ale każdy obrót koła powoduje uderzenie niepełnego odcinka uzębienia w materiał. Zwykle kończy się to dalszym wykruszaniem zębów lub pęknięciem brzeszczotu. Taki element należy wymienić, a nie „dociągać” do końca zmiany.

Napięcie, prowadnice i chłodziwo decydują o trwałości całej taśmy

Brzeszczot w przecinarce pracuje pod dużym naprężeniem i wykonuje tysiące cykli zginania na kołach. Jeżeli taśma jest napięta zbyt mocno, szybciej rozwijają się pęknięcia zmęczeniowe. Gdy napięcie jest za małe, brzeszczot faluje, schodzi z toru i wygina się między prowadnicami.

Wartość napięcia należy ustawiać zgodnie z dokumentacją maszyny i producenta taśmy. W wielu przecinarkach do metalu stosuje się wartości rzędu 200–300 N/mm², ale nie jest to uniwersalna nastawa dla każdego urządzenia. Wskaźnik wbudowany w maszynę również nie daje pełnej gwarancji. Zużyta sprężyna, zabrudzony siłownik lub rozkalibrowany manometr mogą pokazywać prawidłową wartość, mimo że rzeczywiste napięcie jest inne.

Typowy sygnał zbyt małego napięcia to:

• krzywe cięcie mimo ostrego brzeszczotu,
• falowanie powierzchni przecięcia,
• wyskakiwanie taśmy z prowadnic,
• ślady tarcia na bocznej powierzchni brzeszczotu.

Zbyt duże napięcie częściej powoduje pęknięcia od grzbietu taśmy, uszkodzenia spoiny oraz przyspieszone zużycie łożysk i kół.

Prowadnice powinny znajdować się możliwie blisko materiału, ale nie mogą kolidować z imadłem. Im większa odległość między prowadnicami, tym dłuższy odcinek taśmy pozostaje bez podparcia. Brzeszczot łatwiej wtedy skręca się pod obciążeniem. Luzy na rolkach, zużyte płytki prowadzące albo źle ustawione łożyska potrafią zniszczyć nową taśmę w ciągu jednej zmiany.

Trzeba też skontrolować koła taśmowe. Zużyta powierzchnia koła, naruszony rant, nagromadzone wióry lub uszkodzona szczotka czyszcząca powodują, że taśma nie biegnie stabilnie. Szczotka powinna usuwać wióry z przestrzeni między zębami, lecz nie może dociskać tak mocno, aby wyginać brzeszczot.

Drugim filarem trwałości jest chłodzenie i smarowanie. Samo to, że z dyszy wypływa emulsja, nie oznacza jeszcze prawidłowego chłodzenia. Strumień musi docierać bezpośrednio do strefy cięcia z obu stron taśmy. Przy częściowo zapchanej dyszy chłodziwo spływa po obudowie lub trafia za późno, gdy zęby są już rozgrzane.

W typowych zastosowaniach przemysłowych stężenie emulsji chłodząco-smarującej wynosi często około 5–10%, ale dokładną proporcję ustala producent koncentratu. Zbyt rzadka mieszanina słabo smaruje. Zbyt gęsta zwiększa koszt, pieni się, zostawia osad i może pogorszyć odprowadzanie ciepła. Stężenie najlepiej mierzyć refraktometrem, a nie oceniać po kolorze cieczy.

Najbardziej irytującym problemem w starszych przecinarkach jest powolne rozjeżdżanie się kilku drobnych ustawień naraz. Operator wymienia brzeszczot, lecz nie zauważa luzu na prowadnicy, zużytej szczotki i słabszego przepływu chłodziwa. Nowa taśma pracuje więc w identycznie złych warunkach jak poprzednia.

Podczas doboru narzędzi, osprzętu i materiałów eksploatacyjnych znaczenie ma zgodność wymiaru taśmy, rodzaju uzębienia i parametrów przecinarki. Dodatkowe informacje na: metcor.pl.

FAQ

Czy brzeszczot może pękać na spawie?
Tak. Pęknięcie dokładnie w miejscu zgrzewu może oznaczać wadę połączenia, ale równie często jest skutkiem zbyt dużego napięcia, źle ustawionych prowadnic lub wielokrotnego zakleszczania taśmy. Jeżeli kolejne brzeszczoty różnych producentów pękają w podobnym miejscu, najpierw trzeba sprawdzić maszynę.

Dlaczego nowy brzeszczot stępił się po kilku cięciach?
Najczęstsze przyczyny to brak docierania, za wysoka prędkość taśmy, zbyt duży posuw, cięcie bez chłodziwa albo wejście zębów w twardą spoinę lub zgorzelinę. Nowa taśma nie jest odporna na błędne ustawienia — jej ostre krawędzie są wręcz bardziej podatne na wykruszenie.

Czy można dalej pracować, gdy brakuje kilku zębów?
Nie powinno się. Uszkodzony fragment powoduje obciążenia udarowe przy każdym obrocie taśmy. Dalsza praca zwykle prowadzi do wyrywania kolejnych zębów, pogorszenia jakości cięcia i pęknięcia brzeszczotu.

Dlaczego przecinarka zaczyna ciąć krzywo?
Najpierw należy sprawdzić napięcie taśmy, zużycie prowadnic i rozstaw ramion prowadzących. Dopiero później ocenia się ostrość brzeszczotu. Krzywe cięcie nie zawsze oznacza stępienie — często winny jest luz mechaniczny albo zbyt duży posuw.

Czy większy docisk przyspieszy cięcie tępym brzeszczotem?
Na krótko może zwiększyć tempo zagłębiania, ale jednocześnie mocniej nagrzewa taśmę, obciąża prowadnice i przyspiesza wykruszanie zębów. Tępego brzeszczotu nie da się skutecznie „ratować” większym naciskiem.

Jak często kontrolować chłodziwo?
Poziom i przepływ należy sprawdzać przed każdą zmianą, a stężenie emulsji co najmniej raz w tygodniu, częściej przy intensywnej pracy lub dużym parowaniu wody. Zanieczyszczoną, pieniącą się albo cuchnącą ciecz trzeba wymienić i wyczyścić zbiornik.

Pierwszą czynnością nie powinna być kolejna wymiana taśmy. Najpierw zatrzymaj przecinarkę, sprawdź stan zębów i wiórów, a następnie skontroluj napięcie brzeszczotu, prowadnice oraz dopływ chłodziwa. Dopiero gdy te elementy są poprawne, ustaw prędkość i posuw dla konkretnego gatunku oraz przekroju materiału. Najpilniejszym błędem do usunięcia jest każdy luz lub zakleszczanie, które skręca taśmę — to one najczęściej kończą się nagłym pęknięciem, niezależnie od ceny i jakości brzeszczotu.
